Snap To Grid Check Box Pada Autodesk Inventor

Snap To Grid [message] Snap To Grid Check Box  ##fa-chevron-down## Hal ini memungkinkan pointer mouse Anda untuk snap ke jarak gri...

Snap To Grid

• [message]
• Snap To Grid Check Box  ##fa-chevron-down##
• Hal ini memungkinkan pointer mouse Anda untuk snap ke jarak grid yang telah ditetapkan. Jarak grid dikendalikan per file dalam pengaturan dokumen, seperti yang akan dibahas di halaman-halaman berikutnya.

• [message]
• Edit Dimension Ketika Membuat Sketch Check Box  ##fa-chevron-down##
• Hal ini memungkinkan masukan langsung dari nilai dimensi pada saat membuat dimensi sketsa. Pastikan bahwa kotak ini dipilih.

• [message]
• Autoproject Edges Saat Membuat Garis Curve Check Box  ##fa-chevron-down##

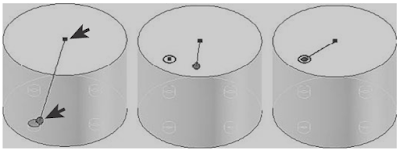

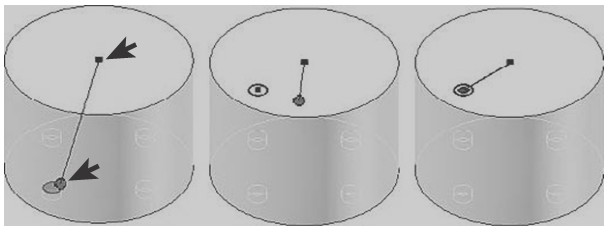

• Hal ini memungkinkan Anda untuk referensi geometri yang ada dari sketch plane dan memiliki geometri secara otomatis termasuk dalam sketch Anda. Sebagai contoh, jika sketch anda di bagian top face dan berlubang pada bagian bottom face, dan Anda mungkin ingin mencari pusat lubang untuk referensi di sketch Anda, tapi karena lubang ada di plane yang berbeda, itu perlu diproyeksikan menjadi new Sketch sebelum Anda dapat melakukannya.

Mengaktifkan opsi ini memungkinkan Anda untuk mengklik mouse pada lubang dan akan secara otomatis diproyeksikan ke new Sketch. garis yang membuat Sketch dari tengah silinder ke pusat lubang pada bottom plane new Sketch.

Dengan pilihan ini, Anda hanya akan mengklik tepi lubang dan akan memproyeksikannya ke Top plane Sketch sehingga akan terbuat garis lingkaran Sketch ke pusat lingkaran yang diproyeksikan. Opsi ini dapat diaktifkan dan dimatikan pada Tab Menu klik kanan dan akan menampilkan fungsi -fungsi Sketch seperti Line, Circle, Arc, dan sebagainya.

Snap To Grid Check Box

Pada Autodesk Inventor
